Mainboard Gigabyte Z590 UD

Thông số kỹ thuật chi tiết Mainboard Gigabyte Z590 UD (Intel Z590, Socket 1200, ATX, 4 khe Ram DDR4)

Tên Hãng	GIGABYTE
Model	Z590 UD
CPU hỗ trợ	Intel
Chipset	Z590
RAM hỗ trợ	4 x DDR4 DIMM Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules
Khe cắm mở rộng	1 x PCI Express x16 slot, running at x16 (PCIEX16) 1 x PCI Express x16 slot, running at x4 (PCIEX4) 2 x PCI Express x1 slots
Ổ cứng hỗ trợ	CPU: 1 x M.2 connector Chipset: 2 x M.2 connector 6 x SATA 6Gb/s connectors
Cổng kết nối (Internal)	1.        1 x 24-pin ATX main power connector 2.      1 x 8-pin ATX 12V power connector 3.      1 x 4-pin ATX 12V power connector 4.      1 x CPU fan header 5.      4 x system fan headers 6.      2 x addressable LED strip headers 7.      2 x RGB LED strip headers 8.      1 x Q-Flash Plus button 9.      5 x SATA 6Gb/s connectors 10.  3 x M.2 Socket 3 connectors 11.  1 x front panel header 12.  1 x front panel audio header 13.  1 x S/PDIF Out header 14.  1 x USB 3.2 Gen 1 header 15.  1 x USB Type-C® header, with USB 3.2 Gen 1 support 16.  2 x USB 2.0/1.1 headers 17.  1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 18.  2 x Thunderbolt™ add-in card connectors 19.  1 x serial port header 20.  1 x Clear CMOS jumper

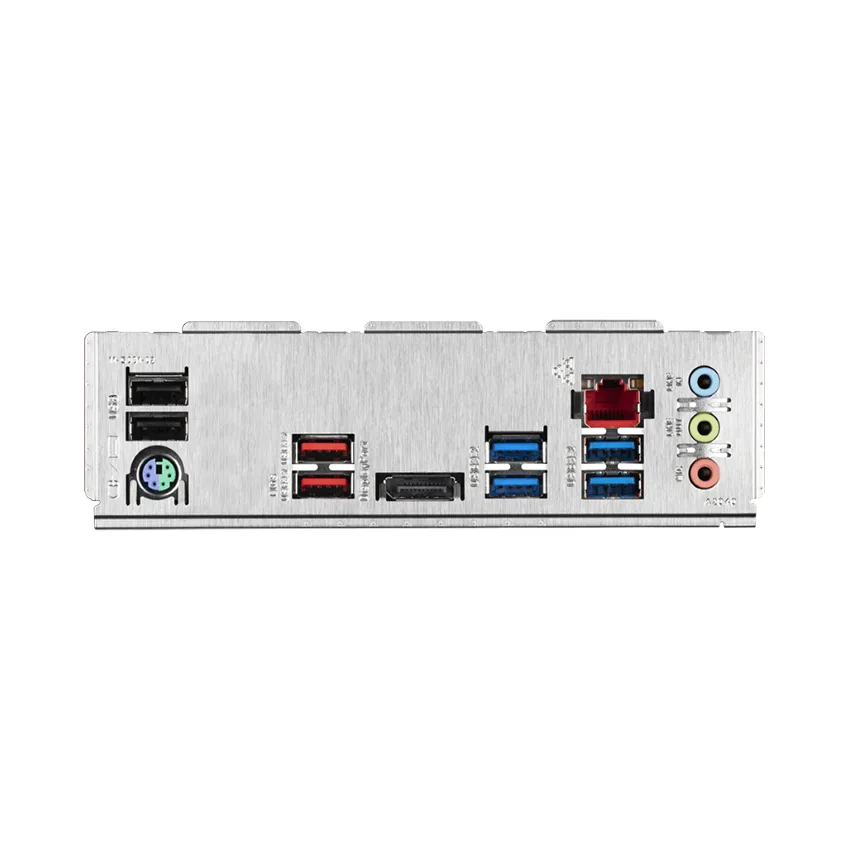

Cổng kết nối (Back Panel)	1.      1 x PS/2 keyboard/mouse port 2.      1 x DisplayPort 3.      2 x USB 3.2 Gen 2 Type-A ports (red) 4.      4 x USB 3.2 Gen 1 ports 5.      2 x USB 2.0/1.1 ports 6.      1 x RJ-45 port 7.      3 x audio jacks
LAN / Wireless	Realtek® 2.5GbE LAN chip ( 2.5 Gbit/ 1 Gbit/100 Mbit)
Kích cỡ	ATX Form Factor 30.5 cm x 24.4cm

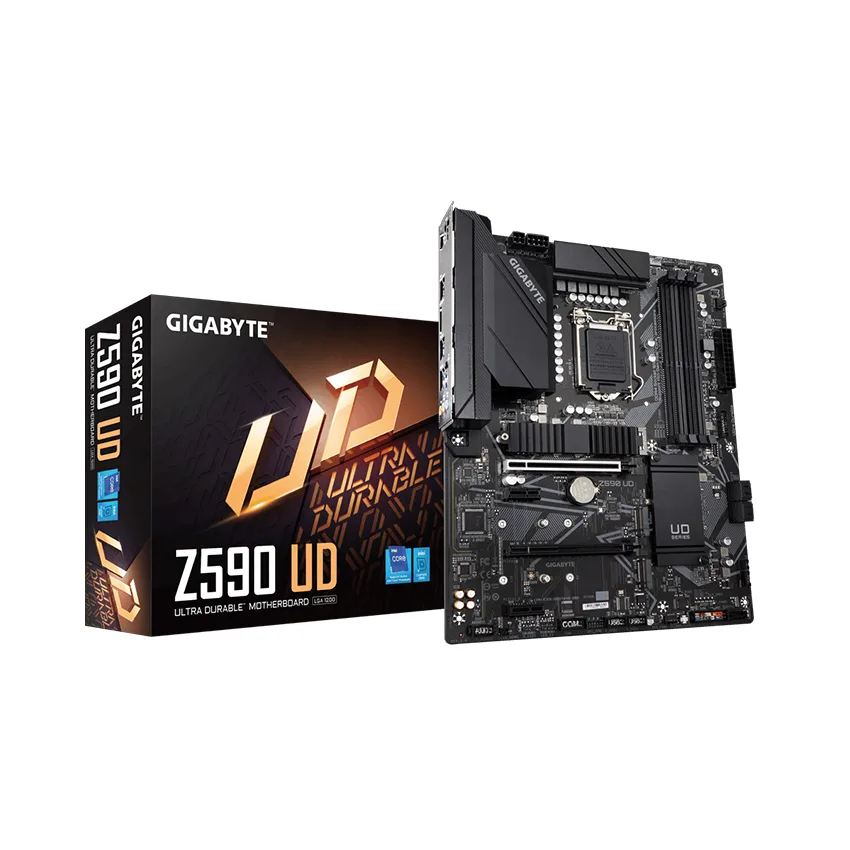

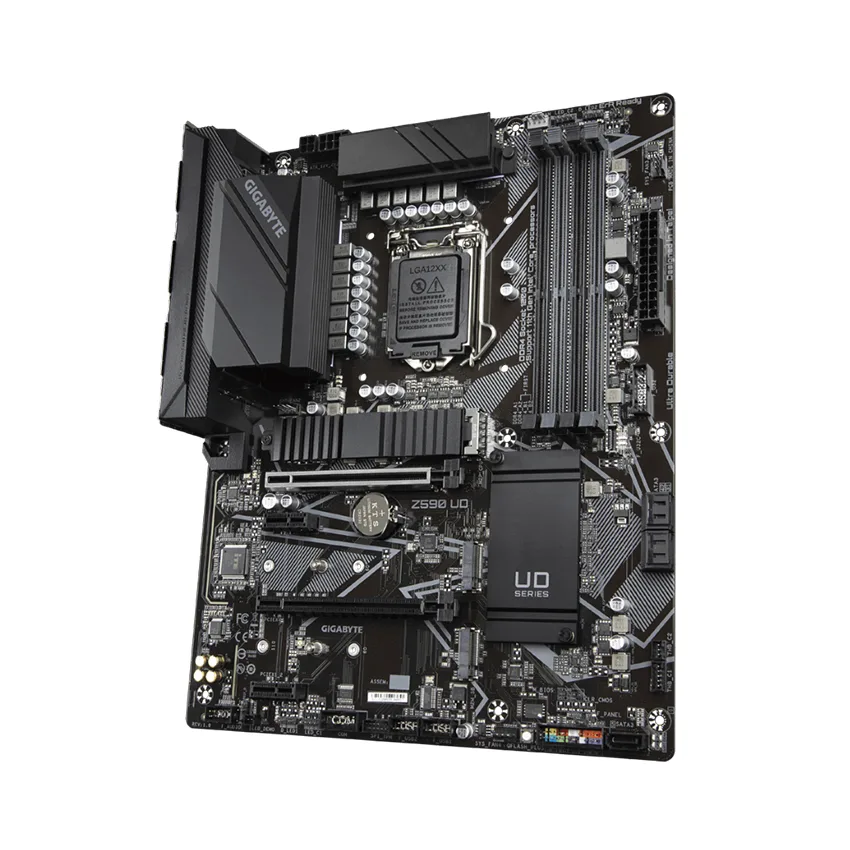

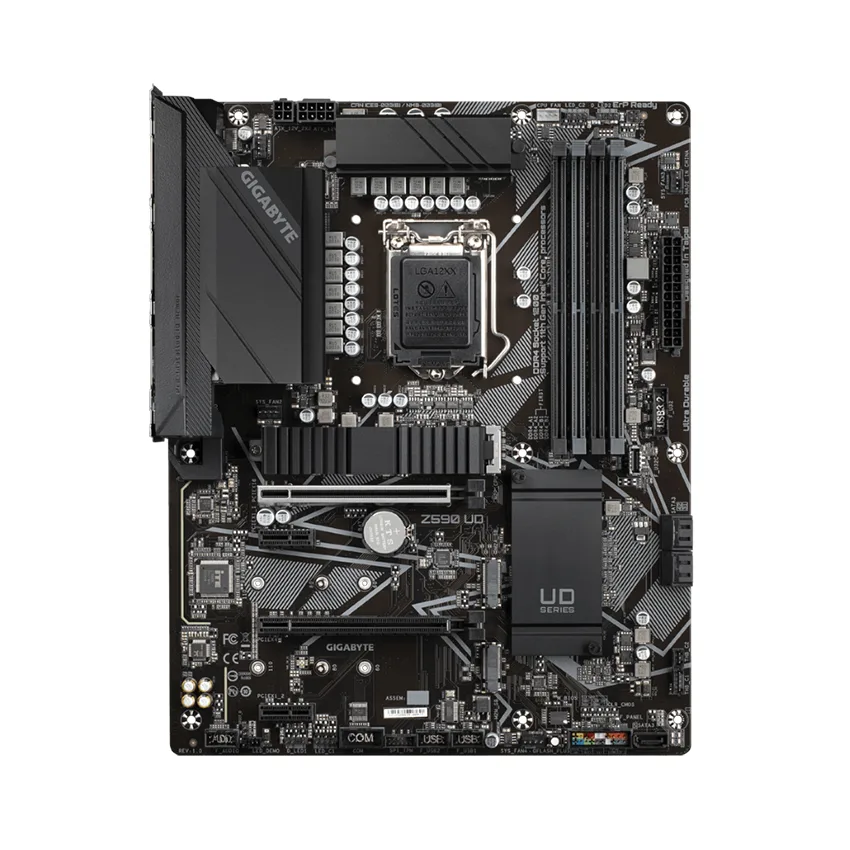

Mainboard GIGABYTE Z590 UD



Mainboard Z590 UD là sản phẩm mới nhất của hãng sản xuất linh kiện máy tính GIGABYTE. Bo mạch chủ này được thiết kết và sử dụng socket LGA 1200 nhằm tương thích hiệu quả với các con chíp thế hệ 10 và 11. Ngoài ra sản phẩm còn có ba đầu nối PCIe 4.0 / 3.0 x4 M.2, hỗ trợ RAM DDR4 lên đến 4800 MHz, hệ thống tản nhiệt mát mẻ giúp tối đa hóa hiệu năng của sản phẩm, cộng thêm đèn RGB cực kì sinh động và giúp cho người dùng có những trải nghiêm thú vị với dàn PC của mình.

THIẾT KẾ TỔNG QUẢN



HỆ THỐNG TẢN NHIỆT

Thiết Kế Tản Nhiệt Tiên Tiến Với IO Armor Tích Hợp

+ Tản nhiệt MOSFET

Mở rộng diện tích bề mặt tản nhiệt cải thiện hiệu suất nhiệt bằng cách tăng bề mặt tản nhiệt và duy trì vẻ thẩm mỹ thời trang.

+ Có rãnh cho luồng không khí lưu thông

Có rãnh để tạo luồng không khí và tăng tổng bề mặt tiếp xúc.

+ Tấm tản nhiệt dày

Cải thiện độ dày của tấm tản nhiệt lên 1,5mm, cho khả năng tản nhiệt vượt trội của MOSFET.

Bảo Vệ Nhiệt M.2

Mainboard GIGABYTE Bảo vệ nhiệt M.2 siêu hiệu quả
Lưu ý đến độ bền, GIGABYTE cung cấp giải pháp tản nhiệt cho các thiết bị SSD M.2. Bộ bảo vệ nhiệt M.2 ngăn chặn việc điều tiết và tắc nghẽn từ SSD M.2 tốc độ cao vì nó giúp tản nhiệt trước khi nó trở thành vấn đề.

Điều Chỉnh Khi Nhiệt Độ Tăng



Smart Fan 6



5 đầu cắm quạt PWM / DC

6 cảm biến nhiệt độ bên trong

 Smart Fan 6 có một số tính năng làm mát độc đáo để đảm bảo PC chơi game duy trì hiệu suất hoạt động trong khi vẫn mát mẻ và yên tĩnh. Nhiều đầu cắm quạt có thể hỗ trợ quạt và máy bơm PWM / DC và người dùng có thể dễ dàng xác định từng đường cong của quạt dựa trên các cảm biến nhiệt độ khác nhau trên bảng thông qua giao diện người dùng trực quan.

+ Hỗ trợ hiện tại cao

Mỗi đầu cắm quạt hỗ trợ PWM và quạt DC và Máy bơm làm mát nước, và lên đến 24W (12V x 2A) với Bảo vệ quá dòng

+ Kiểm soát độ chính xác

Lên đến 7 điểm điều khiển nhiệt độ / tốc độ quạt cho đường cong quạt chính xác

+ Chế độ đường cong kép

Chế độ kép Slope / Stair cho các tình huống người dùng khác nhau

+ Ngừng quạt

Quạt có thể dừng hoàn toàn dưới nhiệt độ quy định của người dùng

Giao Diện Người Dùng BIOS Thông Minh 6 BIOS

+ Cải thiện giao diện người dùng đường cong quạt
Chúng tôi tăng điểm điều khiển từ 5 lên 7 và đồ thị tốc độ quạt lớn hơn để điều khiển đường cong quạt chính xác và dễ dàng hơn.
+ Chế độ đồ thị kép dốc / bậc thang
Có thể nhanh chóng chuyển đổi đường cong của quạt với các chế độ Dốc và Cầu thang cho các trường hợp người dùng khác nhau. Độ dốc là đường cong tốc độ quạt tuyến tính truyền thống và trực quan. Với chế độ không tuyến tính của Cầu thang mới được bổ sung, quạt sẽ giữ ở cùng tốc độ giữa khoảng nhiệt độ được chỉ định.
+ Nhập thủ công
Đối với người dùng nâng cao, chúng tôi cung cấp đầu vào thủ công tốc độ quạt để kiểm soát chính xác hơn.
+ Điều chỉnh EZ
Việc sử dụng có thể đặt 4 điểm Điều chỉnh EZ ở nhiệt độ thô / tốc độ quạt và Quạt thông minh 6 có thể nhanh chóng tạo ra đường cong quạt.
+ Hồ sơ đường cong quạt
Cấu hình đường cong quạt có thể được lưu trong ROM BIOS, cấu hình sẽ được giữ lại sau khi cập nhật BIOS.

FAN STOP

Đạt được sự im lặng tối đâ nhất có thể. Với Fan Stop, lập bản đồ cho bất kỳ quạt nào dừng hoàn toàn khi nhiệt độ giảm xuống dưới ngưỡng quy định. Quạt nào dừng, dựa trên kết quả đọc từ cảm biến nào và ở nhiệt độ nào — tất cả đều có thể được tùy chỉnh theo ý muốn của bạn.

VỀ MẶT HIỆU SUẤT

Hỗ Trợ RAM DDR4 XMP Lên Đến 4800MHz Và Hơn Thế Nữa

GIGABYTE đang cung cấp một nền tảng đã được thử nghiệm và chứng minh để đảm bảo khả năng tương thích thích hợp với các cấu hình lên đến 4800MHz và hơn thế nữa. Tất cả những gì người dùng cần làm để đạt được mức tăng hiệu suất này là đảm bảo rằng mô-đun bộ nhớ của họ có khả năng XMP và chức năng XMP được kích hoạt và kích hoạt trên bo mạch chủ GIGABYTE của họ.

Thiết kế đầy đủ PCIe 4.0

+ Khe cắm PCIe 4.0 M.2
Khe cắm M.2 PCIe 4.0 x4 với trở kháng thấp hơn.
+ 1 x Khe cắm PCIe 4.0
Tăng cường PCIe 4.0 x 16.
+ PCB sẵn sàng cho PCIe 4.0
Mất tín hiệu thấp PCB.

Ba Đầu Nối PCIe 4.0 / 3.0 x4 M.2 Với Bộ Phận Bảo Vệ Nhiệt



Bo mạch chủ GIGABYTE Ultra Duable tập trung vào việc cung cấp công nghệ M.2 cho những người đam mê muốn tối đa hóa tiềm năng Hệ thống của họ.

Tụ Âm Thanh Cao Cấp

Bo mạch chủ GIGABYTE sử dụng tụ âm thanh cao cấp. Các tụ điện chất lượng cao này giúp cung cấp âm thanh có độ phân giải cao và độ trung thực cao để mang đến hiệu ứng âm thanh trung thực nhất cho game thủ.

Chống Ồn Âm Thanh

Bo mạch chủ GIGABYTE có tính năng bảo vệ tiếng ồn về cơ bản tách các thành phần âm thanh analog nhạy cảm của bo mạch khỏi ô nhiễm tiếng ồn tiềm ẩn ở mức PCB.

KẾT NỐI

Mainboard Đầu Tiên Tích Hợp Trên Mạng LAN 2,5GbE

Nhanh hơn gấp 2 lần
Việc áp dụng mạng LAN 2,5G cung cấp kết nối mạng lên đến 2,5 GbE, với tốc độ truyền nhanh hơn ít nhất 2 lần so với mạng 1GbE thông thường, được thiết kế hoàn hảo cho game thủ với trải nghiệm chơi game trực tuyến đỉnh cao.
Hỗ trợ ethernet RJ-45 Multi-Gig (10/100/1000 / 2500Mbps)

Kết nối tương lai - USB Type-C

 Đầu nối đa năng tiếp theo trên thế giới USB Type-C có thể đảo ngược với USB 3.2 Gen1

 USB Type-C là một đầu nối có thể đảo ngược mới được trang bị các tính năng hữu ích như hỗ trợ USB 3.2 Gen1 cho tốc độ truyền 10Gb / s. Được hỗ trợ bởi bộ điều khiển Intel USB 3.2 Gen1, cổng nhỏ này cung cấp trải nghiệm USB Type-C ® tốt nhất có thể.

LIGHTING

RGB FUSION 2.0

 Với Bo mạch chủ Z590 UD, RGB Fusion 2.0 thậm chí còn tốt hơn với đèn LED có thể định địa chỉ. * RGB Fusion 2.0 cung cấp cho người dùng tùy chọn điều khiển dải đèn RGB trên bo mạch và RGB / đèn LED có địa chỉ bên ngoài cho PC của họ. Đã có đầy đủ các màu sắc và kiểu mẫu, RGB Fusion 2.0 trên Bo mạch chủ Z590 Series hiện đã được nâng cấp với hỗ trợ đèn LED có thể định địa chỉ. Với dải đèn LED định địa chỉ bên ngoài *, trong đó mỗi đèn LED có thể định địa chỉ bằng kỹ thuật số, người dùng có thể trải nghiệm nhiều mẫu, kiểu và ánh sáng hơn nữa.

 Với Bo mạch chủ Z590 UD sẽ hỗ trợ dải chiếu sáng LED địa chỉ 5v hoặc 12v và lên đến 300 đèn LED. RGB Fusion 2.0 với đèn LED có thể định địa chỉ đi kèm với các mẫu mới và các cài đặt tốc độ khác nhau cùng với nhiều hơn thế nữa.

Phần Mềm RGB FUSION

Với giao diện người dùng trực quan được tích hợp, RGB Fusion 2.0 cung cấp cho bạn giải pháp tốt hơn để tùy chỉnh hiệu ứng ánh sáng trên tất cả các thiết bị được hỗ trợ. Từ bo mạch chủ, card đồ họa đến các sản phẩm ngoại vi, bạn có thể cá nhân hóa hệ thống chơi game của mình theo phong cách của riêng bạn và thể hiện bản dựng của mình bằng cách chia sẻ các cấu hình. Ngoài ra, Mainboard còn được đồng bộ hóa với một cú nhấp chuột, kiểm soát cá nhân như bạn muốn.

GIGABYTE RGB Fusion APP

Đừng chỉ làm cho chiếc PC của bạn tỏa sáng, hãy biến nó thành một tác phẩm nghệ thuật mà bạn bè sẽ phải ghen tị. Với ứng dụng di động GIGABYTE RGB Fusion, người dùng có thể xem khi họ điều khiển ánh sáng trong PC chơi game của mình. Điều này cho phép người dùng dễ dàng truy cập khi họ thử và điều chỉnh màu sắc và tốc độ cho các chế độ khác nhau, tất cả những điều này có thể đạt được ngay từ bàn phím và màn hình PC của họ.

Bền Bỉ Với Thời Gian

Giá Đỡ Khóa Đôi Được Cấp Bằng Sáng Chế GIGABYTE



Solid Pin Power Connectors



Bo mạch chủ B460 có các đầu nối nguồn ATX 24pin & ATX 12V 8pin được mạ chắc chắn để cung cấp nguồn điện ổn định trong khi CPU quá tải.

+ Ưu điểm của đầu nối Solid Pin Power
Diện tích tiếp xúc điện lớn hơn
Số lượng kim loại nhiều hơn để duy trì công suất và nhiệt lượng cao hơn
Siêu bền và tuổi thọ cao hơn

Q-Flash Plus

Cập nhật BIOS dễ dàng mà không cần cài đặt CPU, bộ nhớ và card đồ họa.
Với GIGABYTE Q-Flash Plus, bạn không cần cài đặt CPU, bộ nhớ và card đồ họa cũng như vào menu BIOS để flash BIOS. Chỉ cần tải xuống và lưu tệp BIOS mới (đổi tên thành gigabyte.bin) trên ổ đĩa flash USB, sau đó nhấn nút Q-Flash Plus chuyên dụng và bạn đã sẵn sàng!

GIGABYTE EXCELLENCE

Refreshed BIOS



BIOS rất cần thiết cho người dùng trong quá trình thiết lập ban đầu để cho phép các cài đặt tối ưu nhất. Với GUI mới và các chức năng dễ sử dụng hơn, GIGABYTE đã có thể phát minh lại BIOS để mang đến cho người dùng trải nghiệm tốt hơn trong khi thiết lập hệ thống mới của họ.

Trung Tâm Ứng Dụng



GIGABYTE APP CENTER là một cổng thông tin hữu ích của tất cả các tiện ích và trình điều khiển GIGABYTE MB, bạn có thể chọn bất kỳ tiện ích nào bạn muốn cài đặt từ APP CENTER và luôn cập nhật cho bạn các tiện ích và phiên bản trình điều khiển mới nhất.

EasyTune



GIGABYTE's EasyTune là một giao diện đơn giản và dễ sử dụng cho phép người dùng tinh chỉnh cài đặt hệ thống của họ hoặc điều chỉnh đồng hồ và điện áp của hệ thống và bộ nhớ trong môi trường Windows. Với Smart Quick Boost, chỉ cần một cú nhấp chuột là có thể tự động ép xung hệ thống của bạn, giúp tăng hiệu suất khi bạn cần nhất.

BIOS



Ứng dụng GIGABYTE BIOS cho phép bạn cập nhật BIOS của hệ thống từ bên trong Windows bằng giao diện người dùng đồ họa đơn giản và mượt mà. BIOS có thể tự động tải xuống phiên bản mới nhất từ ​​máy chủ GIGABYTE hoặc bạn có thể cập nhật BIOS từ một tệp trên máy tính của mình. BIOS cũng cho phép bạn lưu BIOS hiện tại của mình vào một tệp, khôi phục BIOS trước đó của bạn từ một hình ảnh và sao lưu BIOS của bạn thành một hình ảnh.

Trình Xem Thông Tin Hệ Thống



GIGABYTE System Information Viewer là vị trí trung tâm cho phép bạn truy cập vào trạng thái hệ thống hiện tại của mình. Theo dõi các thành phần như đồng hồ và bộ xử lý, đặt cấu hình tốc độ quạt ưa thích của bạn, tạo cảnh báo khi nhiệt độ quá cao hoặc ghi lại hoạt động của hệ thống của bạn; đây là những khả năng của Trình xem Thông tin Hệ thống.
