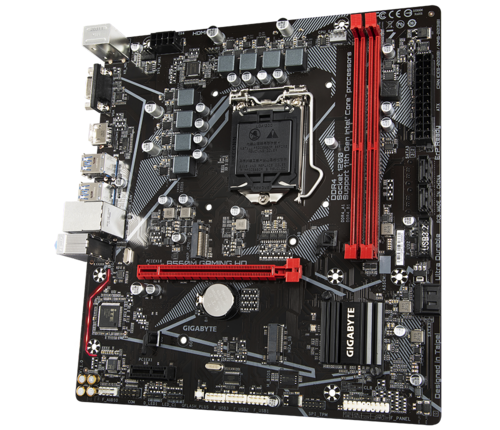

Mainboard Gigabyte B560M-GAMING HD

Thông số kỹ thuật của Mainboard GIGABYTE B560M GAMING HD



Thương hiệu	GIGABYTE
Tên sản phẩm	Mainboard GIGABYTE B560M GAMING HD
Danh mục	Linh kiện máy tính
CPU hỗ trợ	Intel
Chipset	B560M
RAM hỗ trợ	2 x DDR4 DIMM sockets supporting up to 64 GB 11th Generation Intel® Core™ i9/i7/i5 processors: Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules 10th Generation Intel® Core™ i9/i7 processors: Support for DDR4 2933/2666/2400/2133 MHz memory modules 10th Generation Intel® Core™ i5/i3/Pentium®/Celeron® processors:Support for DDR4 2666/2400/2133 MHz memory modules
Khe cắm mở rộng	1 x PCI Express x16 slot, running at x16 (PCIEX16) 1 x PCI Express x1 slot (PCIEX1)
Ổ cứng hỗ trợ	1 x M.2 connector (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_CPU)(Note) 1 x M.2 connector (Socket 3, M key, type 2260/2280 SATA and PCIe 3.0 x4/x2 SSD support) (M2A_SB) 4 x SATA 6Gb/s connectors
Cổng kết nối (Internal)	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 1 x system fan header 1 x addressable LED strip header 1 x RGB LED strip header 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB 3.2 Gen 1 header 3 x USB 2.0/1.1 headers 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x serial port header 1 x Clear CMOS jumper 1 x Q-Flash Plus button
Cổng kết nối (Back Panel)	1 x PS/2 mouse port 1 x PS/2 Keyboard port 1 x D-Sub port 1 x HDMI port 4 x USB 3.2 Gen 1 ports 2 x USB 2.0/1.1 ports 1 x RJ-45 port 3 x audio jacks
LAN/ Wireless	Realtek® GbE LAN chip (1 Gbit/100 Mbit)
Hệ điều hành	Support for Windows 10 64-bit
Kích thước	Micro ATX Form Factor; 24.4cm x 22.5cm



MÔ TẢ SẢN PHẨM

Mainboard GIGABYTE B560M GAMING HD là dòng bo mạch chủ được chế tạo dành cho các game thủ.



Bo mạch chủ chơi game GIGABYTE B560M GAMING HD Intel ® với VRM kỹ thuật số 6 + 2 pha trực tiếp. Thiết kế PCIe 4.0 đầy đủ với GIGABYTE 8118 Gaming LAN. Ngoài ra mainboard ncò sở hữu nhiều tính năng như RGB FUSION 2.0, Dual PCIe x4 M.2,  Q-Flash Plus.



Mainboard GIGABYTE B560M GAMING HD



Giải pháp kỹ thuật số VRM 6 + 2 pha trực tiếp với MOSFET RDS thấp

Cung cấp nguồn năng lượng sạch và hiệu quả cho CPU với hiệu suất nhiệt tốt hơn. Nhằm đảm bảo tính ổn định dưới tần số CPU và tải nặng.

• Bộ điều khiển kỹ thuật số PWM cung cấp điện áp thích hợp cho CPU
• 6 + 2 pha trực tiếp MOSFET RDS (bật) thấp không có bộ đôi PWM, mỗi pha nguồn kết nối trực tiếp với CPU
• Tụ điện thể rắn cải thiện phản ứng nhất thời và giảm thiểu dao động
• Đầu nối nguồn CPU 8-pin Solid Pin



Smart Fan 6

Smart Fan 6



Smart Fan 6 sở hữu một số tính năng làm mát ấn tượng, đảm bảo PC chơi game duy trì được hiệu suất hoạt động trong sự yên tĩnh và mát mẻ. Nhiều đầu cắm quạt có thể hỗ trợ quạt và máy bơm PWM/ DC. Nhằm giúp người dùng có thể xác định đường cong quạt dựa trên các cảm biến nhiệt khác nhau thông qua giao diện người dùng trực quan.

Đầu cắm và cảm biến: 2 đầu cắm quạt PWM/ DC và 4 cảm biến nhiệt độ bên trong.

Tính năng làm mát:

• Hỗ trợ dòng điện cao: Mỗi đầu cắm quạt hỗ trợ PWM/ DC và máy bơm làm mát lên đến 24W (12V x 2A) và Bảo vệ quá dòng
• Kiểm soát độ chính xác: lên đến 7 điểm điều khiển tốc độ, nhiệt độ quạt và đường cong quạt
• Chế độ đường cong thép: Chế độ Slope/ Stair phù hợp các điều kiện khác nhau
• Ngừng quạt: Dừng hoàn toàn quạt dưới nhiệt độ người dùng quy định



Kết nối PCIe / 3.0 x4 M.2 kép

Bo mạch chủ GIGABYTE B560M GAMING HD Ultra Durable tập trung cung cấp công nghệ M.2 cho những ai đam mê việc tối ưu hóa tiềm năng hệ thống máy tính.



RGB FUSION 2.0

Light Strip Support



RGB FUSION 2.0 trên bo mạch chủ B560 thậm chí tốt hơn đèn LED định địa chỉ. RGB FUSION 2.0 cung cấp người dùng tuỳ chọn điều khiển dải đèn RGB trên bo mạch và RGB/ đèn LED có địa chỉ bên ngoài cho PC. RGB FUSION 2.0 có đầy đủ màu sắc trên bo mạch chủ B560 Series. Hiện được nâng cấp kèm với hỗ trợ đèn LED Addressable. Trong mỗi đèn của dải đèn LED Addressable bên ngoài có thể định địa chỉ kỹ thuật số để trải nghiệm nhiều mẫu, kiểu dáng và hiệu ứng ánh sáng. Bo mạch chủ GIGABYTE B560M GAMING HD hỗ trợ dải đèn LED địa chỉ 5V hoặc 12V lên đến 300 đèn LED.



Đầu nối Solid Pin Power

Đầu nối nguồn ATX 12V 8-pin



Bo mạch chủ B560 có đầu nối nguồn ATX 12V 8-pin được mạ chắc chắn, cung cấp nguồn điện cho CPU khi quá tải ổn định hơn.

Ưu điểm của đầu nối Solid Pin Power:

• Diện tích tiếp xúc điện lớn hơn
• Kim loại có số lượng nhiều hơn nhằm duy trì công suất và nhiệt lượng cao hơn
• Độ bền và tuổi thọ cao hơn



BIOS được làm mới

BIOS



BIOS là tính năng cần thiết trong quá trình thiết lập ban đầu, cho phép cài đặt một cách tối ưu nhất. Với GUI mới và các chức năng dễ sử dụng, GIGABYTE đã cải tiến lại BIOS để mang đến trải nghiệm thiết lập hệ thống tốt hơn cho người dùng.
