Mainboard Gigabyte B560M-AORUS ELITE

Hãng sản xuất:	GIGABYTE
Bảo hành:	36 tháng
Model:	GIGABYTE B560M AORUS ELITE (rev. 1.0)
CPU:	LGA1200 package: 11th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors 10th Generation Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 processors / Intel® Core™ i3 processors/ Intel® Pentium® processors / Intel® Celeron® processors* * Limited to processors with 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 family. L3 cache varies with CPU
Chipset:	Intel® B560 Express Chipset
Bộ nhớ:	11th Generation Intel® Core™ i9/i7/i5 processors: Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules 10th Generation Intel® Core™ i9/i7 processors: Support for DDR4 2933/2666/2400/2133 MHz memory modules 10th Generation Intel® Core™ i5/i3 /Pentium®/Celeron® processors: Support for DDR4 2666/2400/2133 MHz memory modules 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules
Card đồ họa tích hợp:	Bộ xử lý đồ họa tích hợp-hỗ trợ đồ họa HD Intel: 1 x Cổng HDMI, hỗ trợ độ phân giải tối đa là 4096x2160@30 Hz * Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3. 1 x DisplayPort, hỗ trợ độ phân giải tối đa là 4096x2304@60 Hz * Hỗ trợ phiên bản DisplayPort 1.2, HDCP 2.3 (Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)
Âm thanh:	Realtek® Audio codec High Definition Audio 2/4/5.1/7.1-channel
LAN:	Realtek®2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
Khe cắm mở rộng:	1 x PCI Express x16 slot, running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. (The PCIEX16 slot conforms to PCI Express 4.0 standard.)* *Supported by 11th Generation processors only. 1 x PCI Express x16 slot, running at x4 (PCIEX4) 1 x PCI Express x1 slot (The PCIEX4 and PCIEX1 slots conform to PCI Express 3.0 standard.)
Multi-GPU:	Hỗ trợ công nghệ AMD Quad-GPU CrossFire và AMD CrossFire 2 chiều
Giao diện lưu trữ:	CPU: 1 x Đầu nối M.2 (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2P_CPU)* * Supported by 11th Generation processors only. Chipset: 1 x Đầu nối M.2 (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support) (M2A_SB) 6 x Đầu nối SATA 6Gb/s * Refer to "1-7 Internal Connectors," for the installation notices for the M.2 and SATA connectors. Intel® Optane™ Memory Ready
USB:	Chipset: 1 x Cổng USB Type-C trên bảng điều khiển phía sau, với USB 3.2 Gen2 hỗ trợ 1 x Cổng USB 3.2 Gen2 Type-A (red) trên bảng điều khiển phía sau 3 x Cổng USB 3.2 Gen1 (2 cổng ở mặt sau, 1 cổng có sẵn thông qua đầu cắm USB bên trong) 2 x Cổng USB 2.0/1.1 trên bảng điều khiển phía sau Chipset+USB 3.2 Gen 1 Hub: 1 x Cổng USB Type-C với USB 3.2 Gen1 hỗ trợ, có sẵn thông qua đầu cắm USB bên trong 2 x Cổng USB 3.2 Gen1 có sẵn thông qua đầu cắm USB bên trong Chipset+ 2 USB 2.0 Hubs: 8 x Cổng USB 2.0/1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua các đầu cắm USB bên trong)
Kết nối I/O bên trong:	1 x Đầu nối nguồn chính 24-pin ATX 1 x Đầu nối nguồn 8-pin ATX 12V 1 x Đầu cắm quạt CPU 1 x Đầu cắm quạt CPU tản nhiệt nước 3 x Đầu quạt hệ thống 2 x addressable LED strip headers 2 x Đầu cắm dải LED RGB 6 x Đầu nối SATA 6Gb/s 2 x Đầu nối M.2 Socket 3 1 x Bảng điều khiển phía trước 1 x Bảng điều khiển âm thanh phía trước 1 x Đầu USB Type-C, với USB 3.2 Gen 1 hỗ trợ 1 x Đầu USB 3.2 Gen 1 2 x Đầu USB 2.0/1.1 2 x Kết nối thẻ bổ trợThunderbolt 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x serial port header 1 x Clear CMOS jumper 1 x Nút Q-Flash Plus  ＊All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.

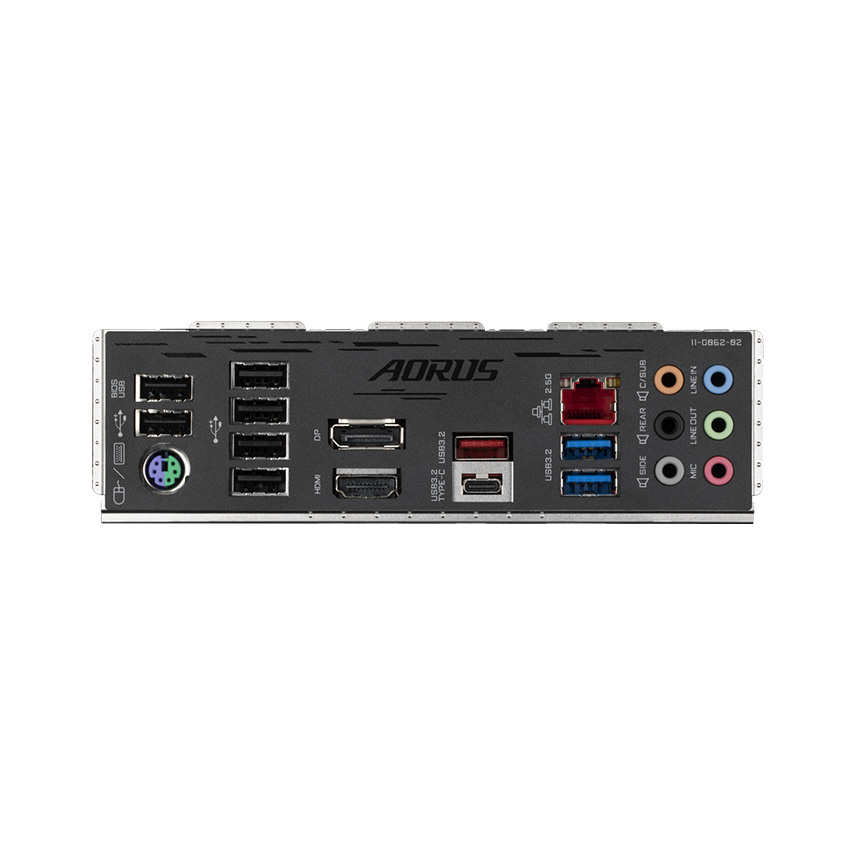

Kết nối bảng phía sau:	1 x Cổng bàn phím, chuột PS/2 1 x Cổng USB Type-C, với USB 3.2 Gen2 hỗ trợ 1 x Cổng USB 3.2 Gen2 Type-A (red) 2 x Cổng USB 3.2 Gen1  6 x Cổng USB 2.0/1.1  1 x DisplayPort 1 x Cổng HDMI  1 x Cổng RJ-45  6 x Jacks cắm âm thanh
Điều khiển I/O:	Chip điều khiển iTE® I/O
Theo dõi phần cứng:	Điện áp Nhiệt độ Tốc độ quạt Tốc độ Water cooling Cảnh báo lỗi quạt Kiểm soát tốc độ quạt * Chức năng điều khiển tốc độ quạt có được hỗ trợ hay không sẽ phụ thuộc vào bộ làm mát bạn lắp đặt.
BIOS:	1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Tính năng duy nhất:	Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install
Gói phần mềm:	Norton® Internet Security (OEM version) Realtek® 8125 Gaming LAN Bandwidth Control Utility
Hệ điều hành:	Hỗ trợ Windows 10 64-bit
Kích thước:	Micro ATX Form Factor; 24.4cm x 24.4cm

Mainboard Gigabyte B560M-AORUS ELITE

Giải Pháp VRM Kỹ Thuật Số 12 + 1 Giai Đoạn Trực Tiếp Với MOSFET RDS (bật) Thấp

Cung cấp năng lượng sạch hơn và hiệu quả hơn cho CPU với hiệu suất nhiệt tốt hơn đảm bảo sự ổn định dưới tần số CPU cao và tải nặng.

Lợi ích của MOSFET có RDS (bật) thấp hơn
Phí cổng được tối ưu hóa để giảm thiểu tổn thất khi chuyển mạch.
Nhiệt độ thấp hơn, kích thước nhỏ hơn, đặc tính nhiệt tốt hơn.

Smart Fan 6

Smart Fan 6 có một số tính năng làm mát độc đáo để đảm bảo PC chơi game duy trì hiệu suất hoạt động trong khi vẫn mát mẻ và yên tĩnh. Nhiều đầu cắm quạt có thể hỗ trợ quạt và máy bơm PWM / DC và người dùng có thể dễ dàng xác định từng đường cong của quạt dựa trên các cảm biến nhiệt độ khác nhau trên bảng thông qua giao diện người dùng trực quan.
5 đầu cắm quạt PWM / DC
6 cảm biến nhiệt độ bên trong

Hỗ trợ hiện tại cao
Mỗi đầu cắm quạt hỗ trợ PWM và quạt DC và Máy bơm làm mát nước, và lên đến 24W (12V x 2A) với Bảo vệ quá dòng
Kiểm soát độ chính xác
Lên đến 7 điểm điều khiển nhiệt độ / tốc độ quạt cho đường cong quạt chính xác
Chế độ đường cong kép
Chế độ kép Slope / Stair cho các tình huống người dùng khác nhau
Ngừng quạt
Quạt có thể dừng hoàn toàn dưới nhiệt độ quy định của người dùng

Giao Diện NgườiDùng BIOS Thông Minh 6 BIOS

1Cải thiện giao diện người dùng đường cong quạt
Chúng tôi tăng điểm điều khiển từ 5 lên 7 và đồ thị tốc độ quạt lớn hơn để điều khiển đường cong quạt chính xác và dễ dàng hơn.
2Chế độ đồ thị kép dốc / bậc thang
Có thể nhanh chóng chuyển đổi đường cong của quạt với các chế độ Dốc và Cầu thang cho các trường hợp người dùng khác nhau. Độ dốc là đường cong tốc độ quạt tuyến tính truyền thống và trực quan. Với chế độ không tuyến tính của Cầu thang mới được bổ sung, quạt sẽ giữ ở cùng tốc độ giữa khoảng nhiệt độ được chỉ định.
3Nhập thủ công
Đối với người dùng nâng cao, chúng tôi cung cấp đầu vào thủ công tốc độ quạt để kiểm soát chính xác hơn.
4Điều chỉnh EZ
Việc sử dụng có thể đặt 4 điểm Điều chỉnh EZ ở nhiệt độ thô / tốc độ quạt và Quạt thông minh 6 có thể nhanh chóng tạo ra đường cong quạt.
5Hồ sơ đường cong quạt
Cấu hình đường cong quạt có thể được lưu trong ROM BIOS, cấu hình sẽ được giữ lại sau khi cập nhật BIOS.

FAN STOP

Đạt được sự im lặng tối đâ nhất có thể. Với Fan Stop, lập bản đồ cho bất kỳ quạt nào dừng hoàn toàn khi nhiệt độ giảm xuống dưới ngưỡng quy định. Quạt nào dừng, dựa trên kết quả đọc từ cảm biến nào và ở nhiệt độ nào — tất cả đều có thể được tùy chỉnh theo ý muốn của bạn.

GIGABYTE Bảo Vệ Nhiệt M.2 Siêu Hiệu Quả

Lưu ý đến độ bền, GIGABYTE cung cấp giải pháp tản nhiệt cho các thiết bị SSD M.2. Bộ bảo vệ nhiệt M.2 ngăn chặn việc điều tiết và tắc nghẽn từ SSD M.2 tốc độ cao vì nó giúp tản nhiệt trước khi nó trở thành vấn đề.

Thiết Kế Tản Nhiệt

Hỗ Trợ DDR4 XMP Lên Đến 4800MHz Và Hơn Thế Nữa.

AORUS đang cung cấp một nền tảng đã được thử nghiệm và chứng minh để đảm bảo khả năng tương thích thích hợp với các cấu hình lên đến 4800MHz và hơn thế nữa. Tất cả những gì người dùng cần làm để đạt được mức tăng hiệu suất này là đảm bảo rằng mô-đun bộ nhớ của họ có khả năng XMP và chức năng XMP được kích hoạt và kích hoạt trên bo mạch chủ AORUS của họ.

PCIe kép 4.0 / 3.0 x4 M.2

Bo mạch chủ GIGABYTE AORUS tập trung vào việc cung cấp công nghệ M.2 cho những người đam mê muốn tối đa hóa tiềm năng hệ thống của họ.

Tích Hợp Mạng LAN 2,5GbE

Việc áp dụng mạng LAN 2,5G cung cấp kết nối mạng lên đến 2,5 GbE, với tốc độ truyền nhanh hơn ít nhất 2 lần so với mạng 1GbE thông thường, được thiết kế hoàn hảo cho game thủ với trải nghiệm chơi game trực tuyến đỉnh cao.
Hỗ trợ ethernet RJ-45 Multi-Gig (10/100/1000 / 2500Mbps)

Bộ Điều Khiển Intel USB 3.2 Type-C Thế Hệ 2

Bộ điều khiển máy chủ lưu trữ USB 3.2 Gen2 gốc của Intel cung cấp các cổng USB 3.2 Gen2 với tốc độ lên đến 10Gbps. Với băng thông gấp đôi so với thế hệ trước cũng như khả năng tương thích ngược với USB 2.0 và USB 3.2 Gen1, giao thức USB 3.2 Gen2 được cải tiến nhiều hơn khả dụng. USB Type-C ™ có thể đảo ngược mới và đầu nối USB Type-A truyền thống để tương thích tốt hơn trên nhiều loại thiết bị.

Đầu Nối Bảng Điều Khiển Phía Trước USB Type-C

Được trang bị kết nối thế hệ tiếp theo Các bo mạch chủ AORUS đã hỗ trợ khung gầm của tương lai. Đầu cắm USB Type-C  tích hợp cho USB 3.2 Gen1 giúp truy cập thuận tiện khi kết nối ổ USB 3.2 Gen1 hoặc sạc thiết bị di động mới của bạn.

Thiết Kế Âm Thanh Tích Hợp Chất Lượng Cao

Mang đến độ phân giải âm thanh chất lượng cao và mở rộng âm thanh để tạo ra hiệu ứng âm thanh trung thực nhất cho các game thủ chuyên nghiệp.

Thiết Kế Trình Chiếu Ánh Sáng Đa Vùng

Giờ đây, cung cấp nhiều tùy chỉnh LED hơn bao giờ hết, người dùng có thể thực sự điều chỉnh PC để thể hiện phong cách sống của họ. Với hỗ trợ RGB đầy đủ và ứng dụng RGB Fusion 2.0 được thiết kế lại, người dùng có toàn quyền kiểm soát các đèn LED bao quanh bo mạch chủ.

Phần Mềm RGB FUSION

Với giao diện người dùng trực quan được tích hợp, RGB Fusion 2.0 cung cấp cho bạn giải pháp tốt hơn để tùy chỉnh hiệu ứng ánh sáng trên tất cả các thiết bị được hỗ trợ. Từ bo mạch chủ, card đồ họa đến các sản phẩm ngoại vi, bạn có thể cá nhân hóa hệ thống chơi game của mình theo phong cách của riêng bạn và thể hiện bản dựng của mình bằng cách chia sẻ các cấu hình.

GIGABYTE RGB Fusion APP

Đừng chỉ làm cho chiếc PC của bạn tỏa sáng, hãy biến nó thành một tác phẩm nghệ thuật mà bạn bè sẽ phải ghen tị. Với ứng dụng di động GIGABYTE RGB Fusion, người dùng có thể xem khi họ điều khiển ánh sáng trong PC chơi game của mình. Điều này cho phép người dùng dễ dàng truy cập khi họ thử và điều chỉnh màu sắc và tốc độ cho các chế độ khác nhau, tất cả những điều này có thể đạt được ngay từ bàn phím và màn hình PC của họ.

Q-Flash Plus

Cập nhật BIOS dễ dàng mà không cần cài đặt CPU, bộ nhớ và card đồ họa.
Với GIGABYTE Q-Flash Plus, bạn không cần cài đặt CPU, bộ nhớ và card đồ họa cũng như vào menu BIOS để flash BIOS. Chỉ cần tải xuống và lưu tệp BIOS mới (đổi tên thành gigabyte.bin) trên ổ đĩa flash USB, sau đó nhấn nút Q-Flash Plus chuyên dụng và bạn đã sẵn sàng!

Giá Đỡ Khóa Đôi Được Cấp Bằng Sáng Chế GIGABYTE



Solid Pin Power Connectors

Bo mạch chủ AORUS có đầu nối nguồn ATX 12V 8pin được mạ chắc chắn để cung cấp nguồn điện ổn định trong quá trình CPU quá tải.
Ưu điểm của đầu nối Solid Pin Power
Diện tích tiếp xúc điện lớn hơn
Số lượng kim loại nhiều hơn để duy trì công suất và nhiệt lượng cao hơn
Siêu bền và tuổi thọ cao hơn

BIOS



Giao diện người dùng mới

Tất cả chế độ dễ đàng mới hiển thị thông tin phần cứng quan trọng trong một trang bao gồm xung nhịp CPU, Bộ nhớ, Bộ nhớ, Quạt.
Mục yêu thích của tôi
Thêm các mục được sử dụng liên tục vào menu yêu thích để truy cập nhanh.
Thông tin lưu trữ
Hiển thị tất cả các loại thông tin lưu trữ bao gồm giao diện SATA, PCIE và M.2.
Changelog
Liệt kê tất cả các thay đổi trước khi lưu và thoát bios. Nhanh chóng xem xét sửa đổi cài đặt tổng thể.
Đường cong dòng tải trực quan
Hiển thị rõ ràng từng cài đặt hiệu chuẩn đường tải trong một đồ thị đường cong trực quan.

TRUNG TÂM ỨNG DỤNG

GIGABYTE APP CENTER là một cổng thông tin hữu ích của tất cả các tiện ích và trình điều khiển GIGABYTE MB, bạn có thể chọn bất kỳ tiện ích nào bạn muốn cài đặt từ APP CENTER và luôn cập nhật các tiện ích và phiên bản trình điều khiển mới nhất.

EasyTune

GIGABYTE's EasyTune là một giao diện đơn giản và dễ sử dụng cho phép người dùng tinh chỉnh cài đặt hệ thống của họ hoặc điều chỉnh đồng hồ và điện áp của hệ thống và bộ nhớ trong môi trường Windows. Với Smart Quick Boost, chỉ cần một cú nhấp chuột là có thể tự động ép xung hệ thống của bạn, giúp tăng hiệu suất khi bạn cần nhất.

Trình Xem Thông Tin Hệ Thống

GIGABYTE System Information Viewer là một vị trí trung tâm cho phép bạn truy cập vào trạng thái hệ thống hiện tại của mình. Theo dõi các thành phần như đồng hồ và bộ xử lý, đặt cấu hình tốc độ quạt ưa thích của bạn, tạo cảnh báo khi nhiệt độ quá cao hoặc ghi lại hành vi của hệ thống của bạn; đây là những khả năng của Trình xem Thông tin Hệ thống.
